| 機型 |
切削范圍 |
鋸條線速度(m/min) |
鋸帶規格 |
主電機功率 |
外形尺寸 |
| GD4230 |
Φ300
□300x400 |
27/45/69 |
3990*34*1.1 |
3.0 |
2100*1050*1550 |
GD4230鋸床主要技術參數
一、主要用途：
本鋸床適用于切割高度≤300mm，寬度≤500mm的鋼胚，在選取適當?shù)膮?shù)調整不同速度后，可切割各種軟硬的黑色或有色金屬材料，是大、中型企業高效節能的理想切割設備。
GD4230雙立柱臥式帶鋸床是本公司自行設計開發的新一代帶鋸床。雙立柱導向，性能可靠，外型美觀。柱子表面均涂硬鉻，防磨損，精度高，增加機床使用壽命。液壓升降，無級調速，可自行設定范圍，容易達到最佳鋸切條件。機床采用液壓夾緊，操作方便。鋸條使用軸承和可調式鎢鋼片導向，確保鋸切精度。
二、主要技術參數：
1、最大鋸削范圍（高×寬） 300×500 mm.
2、帶鋸條規格（長×寬×厚） 3990×34×1.1 mm
3、鋸帶速度 皮帶調速 18、45、70 m/min
4、進給速度 無級調速 mm/min
5、主電動機功率 3 Kw
6、液壓電動機功率 0.75 Kw
7、冷卻電動機功率 0.04 Kw
8、液壓油箱容量 35 L
9、水箱容量 30 L
10、液壓系統壓力 2.1 Mpa
11、機床最大承重 3 T
12、機床重量 910 kg
三、性能及配置
● 雙立柱結構（一大一小），精度高，表面經鍍鉻處理美觀、耐磨、防銹。
● 夾緊采用液壓和手機相結合，輕松省力。
● 鋸帶主切削速度，采用皮帶三級調速，操作簡單，使用可靠，有利于延長鋸條壽命。
● 主電機采用上海德東的產品，傳動效率高。
● 主要液壓原器件、密封件選用國內著名廠家的液壓原件，使用壽命長、可靠性好，無故障時間長。
● 主要電器選用正泰集團原器件，使用壽命長、可靠性好，無故障時間長。
● 鋸帶配有柔性鋼刷，可充分清除鋸帶齒部鐵屑，延長鋸帶使用壽命。
● 鋸帶選用34×1.1可增強對硬度較高的合金材料的鋸切能力，大大減少鋸切中的斷帶現象，提高使用質量。
四、工藝及品質
● 全新的完全符合標準，并經嚴格檢查合格的產品。
● 主要結構（如床身、鋸架等）采用表面噴砂及震動時效（去除內應力工藝），可確保消除內應力，增加表面附著力。
● 采用德國工藝技術及管理技術的全過程品質控制。
● 主傳動蝸桿采用：下料→粗加工→調質→精加工→表面淬火→磨齒工藝。
五、GD4230技術標準：
本機床遵守：JB/T4318.3—2002 《臥式帶鋸床 精度檢驗》
JB/T4318.4—2002 《臥式帶鋸床 技術條件》
JB16454—1996 《帶鋸床安全防護技術條件》
六、主要電器品牌配置參數
1) 主電機： 上海德東
2) 液壓電機泵組：永嘉萬和
3) 電磁閥：樂清市樂榆液壓氣動元件有限公司
4) 電器元件：天正

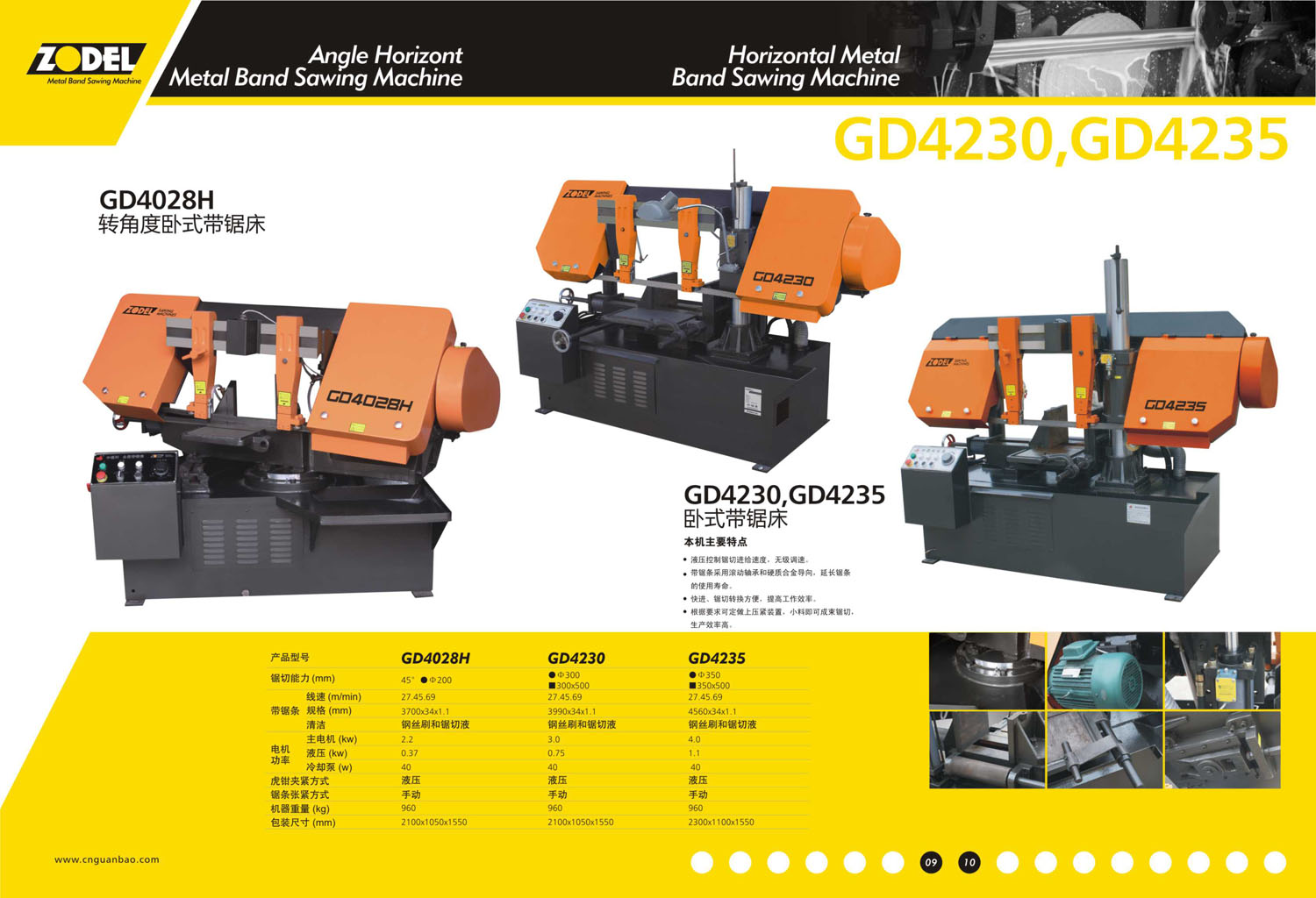

產品名稱:雙柱臥式帶鋸床 GD4230
發布時間:2010-12-8 0:00:00
|
